ECOS-Linie

BRENNER ECOS 50kW

Pelletbrenner mit Stufenrost aus InCroX® und Easy Clean-Out System. Der hitzebeständige Stufenrost sorgt für eine effektive Ascheentfernung und stabile Verbrennungsbedingungen. Die sehr einfache Wartung der Brennkammer verkürzt die Saisonservicezeit. Für Kessel der Klasse 5 Ecodesign, Wirkungsgrad bis zu 99%.

Leistungsbereich
von 15 bis 50 kW

palnik ECOS 70 PellasX

Komora spalania

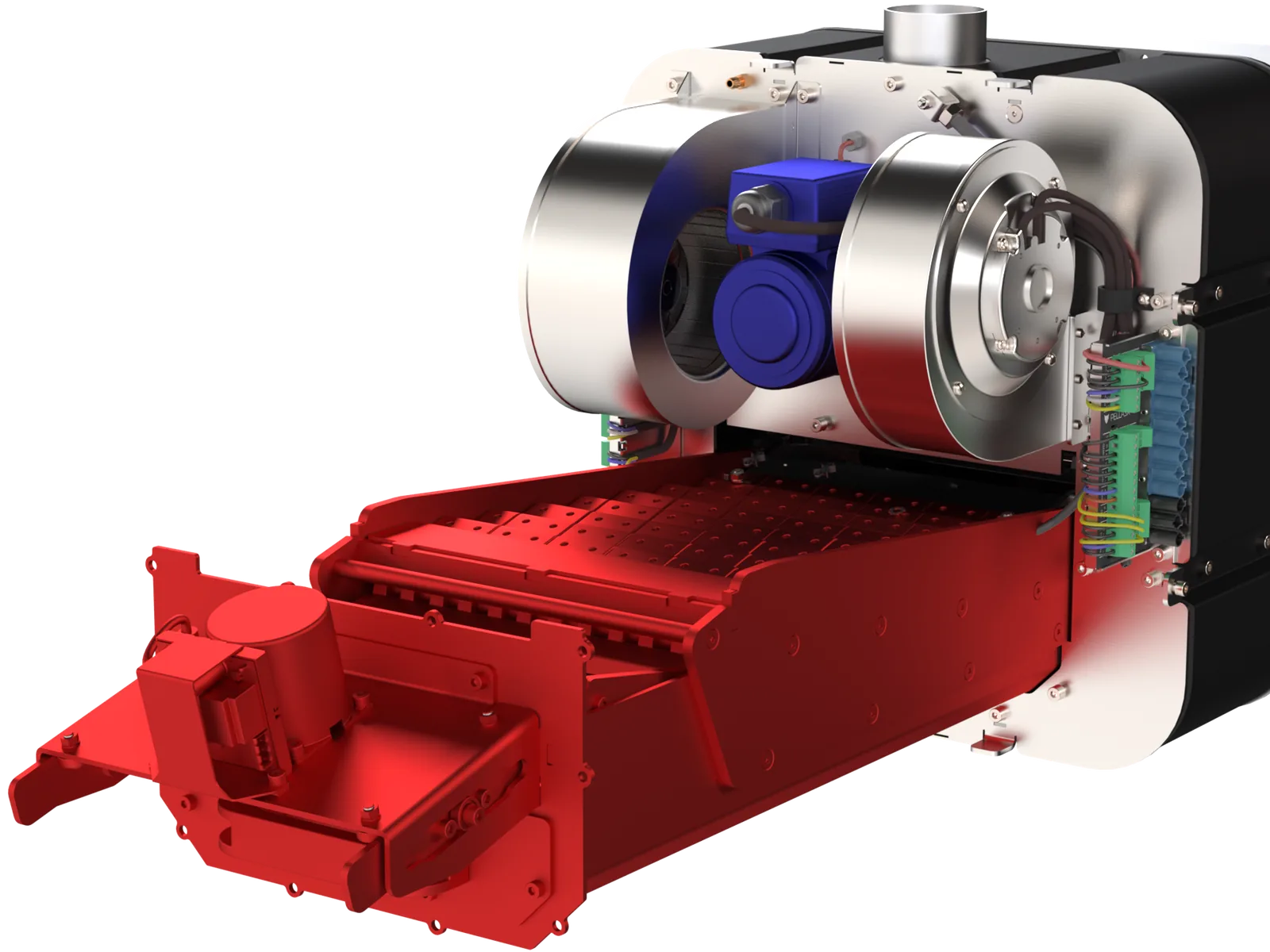

PellasX ECOS 200 - Easy Clean-Out System, modułowy ruszt wyciągany

Easy Clean-Out System

Bewegliches Rostsystem, das eine effektive Ascheentfernung gewährleistet. Die gesamte Rostsektion ist als ausziehbares Modul ausgeführt, was Inspektion, Reinigung und Wartung erheblich beschleunigt.
Czytaj więcej o technologii

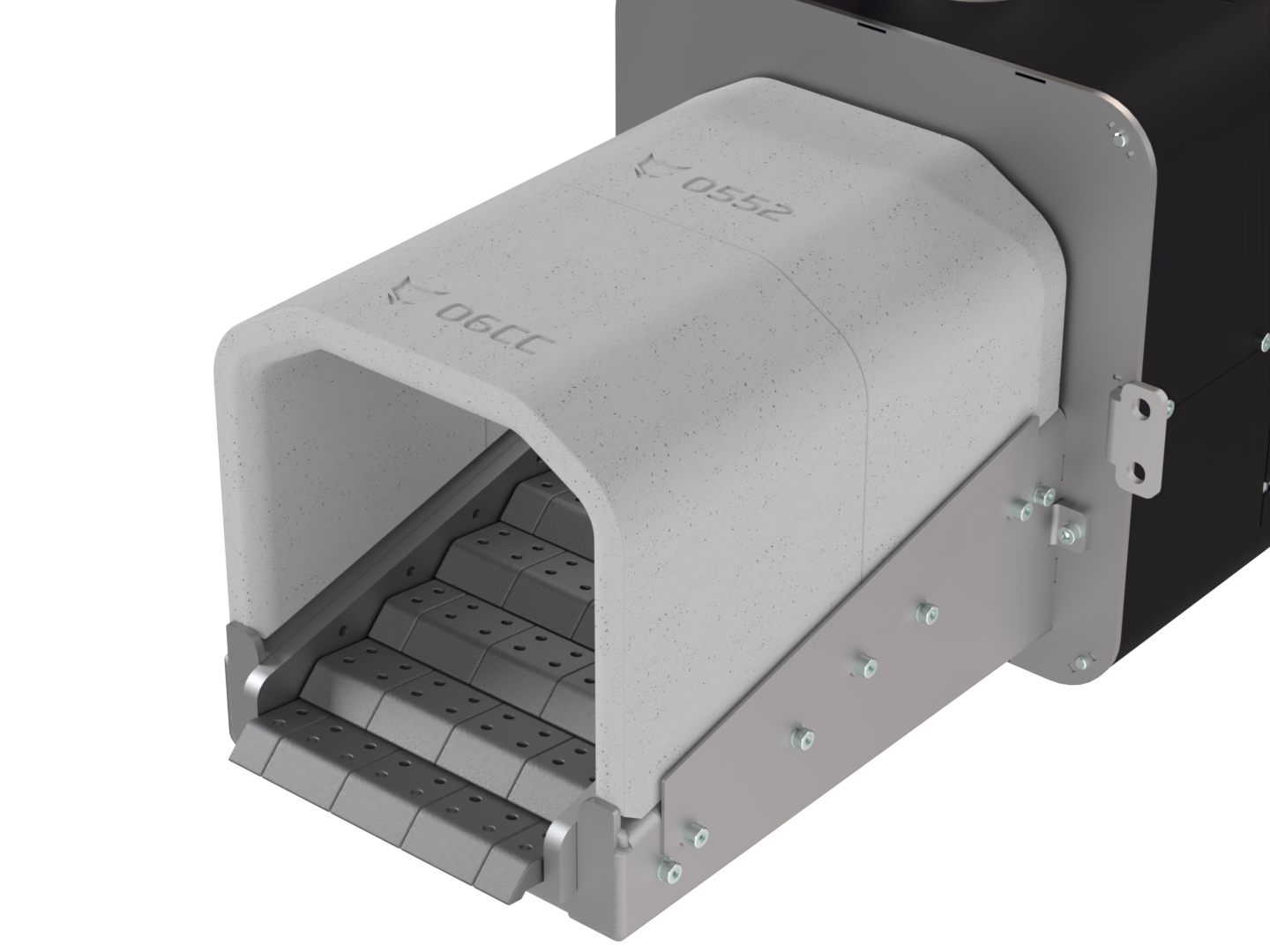

PellasX - 2. Ceramika

Feuerfester Keramikeinsatz

Wir haben Keramikmaterialien eingesetzt, die ihr technologisches Debüt in Hochleistungsbrennern gaben, wo sie unter konstanter und hoher thermischer Belastung arbeiteten. Materialien: hitzebeständiger Beton, verstärkt mit Polypropylenfasern und einer verteilten Bewehrung aus hitzebeständigem Draht.
Czytaj więcej o technologii
Material InCroX PellasX

InCroX®

InCroX ist eine hitzebeständige Legierung mit hohem Chromgehalt, die gegen Hochtemperaturkorrosion beständig ist. Die homogene Struktur ohne Schweißnähte sorgt für Langlebigkeit. In Revo-Brennern wird sie als Stahlguss (rotierende Brennkammer) eingesetzt, in ECOS und ECOS Industrial als Gusseisen (Rostplatten).
Czytaj więcej o technologii

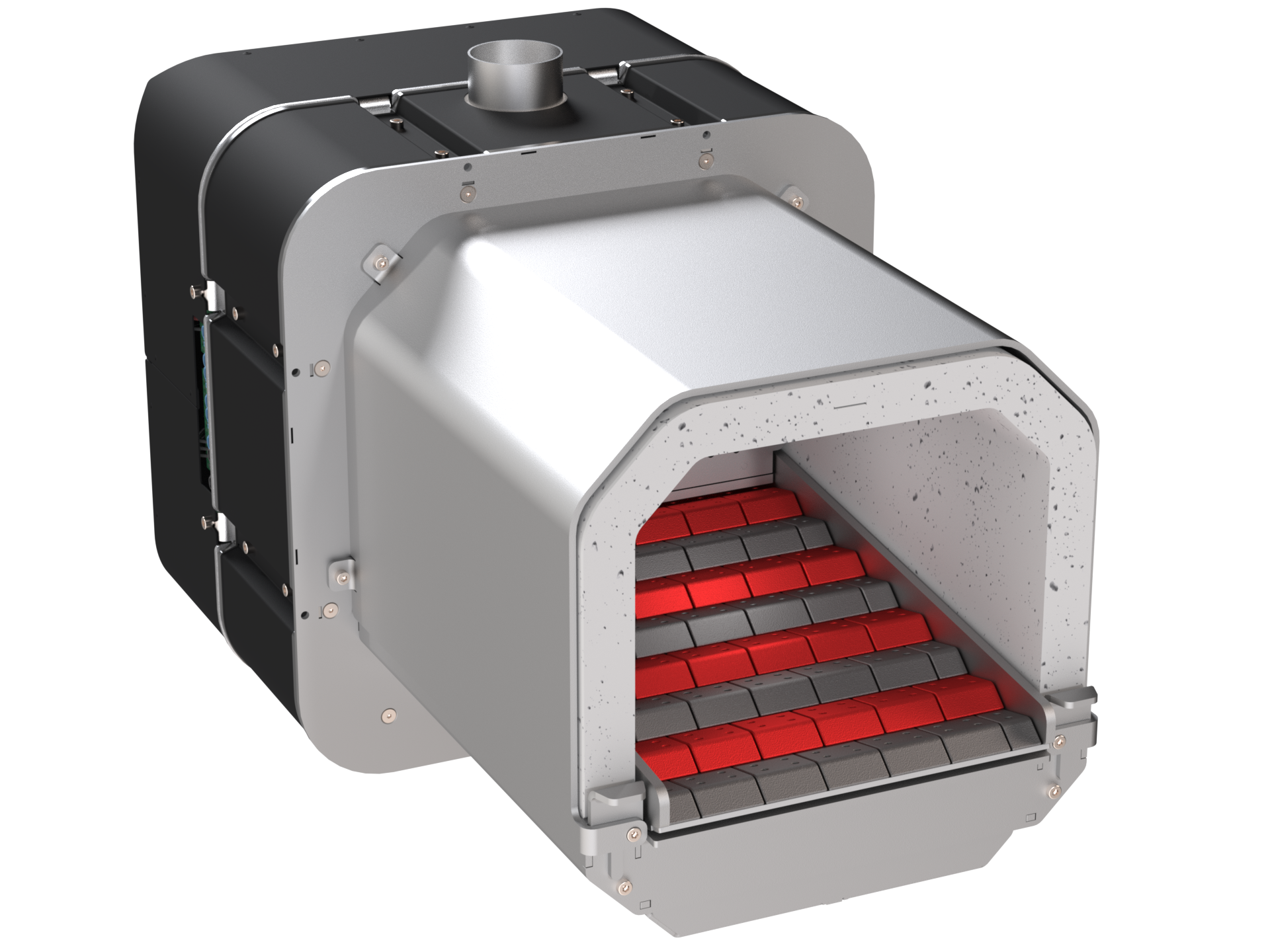

ECOS multistage moving grate

Multistage Grate System

Mehrstufiger Rost für eine kontrollierte, mehrstufige Verbrennung und eine effiziente Ascheentfernung bei Brennern mittlerer und hoher Leistung.
Czytaj więcej o technologii

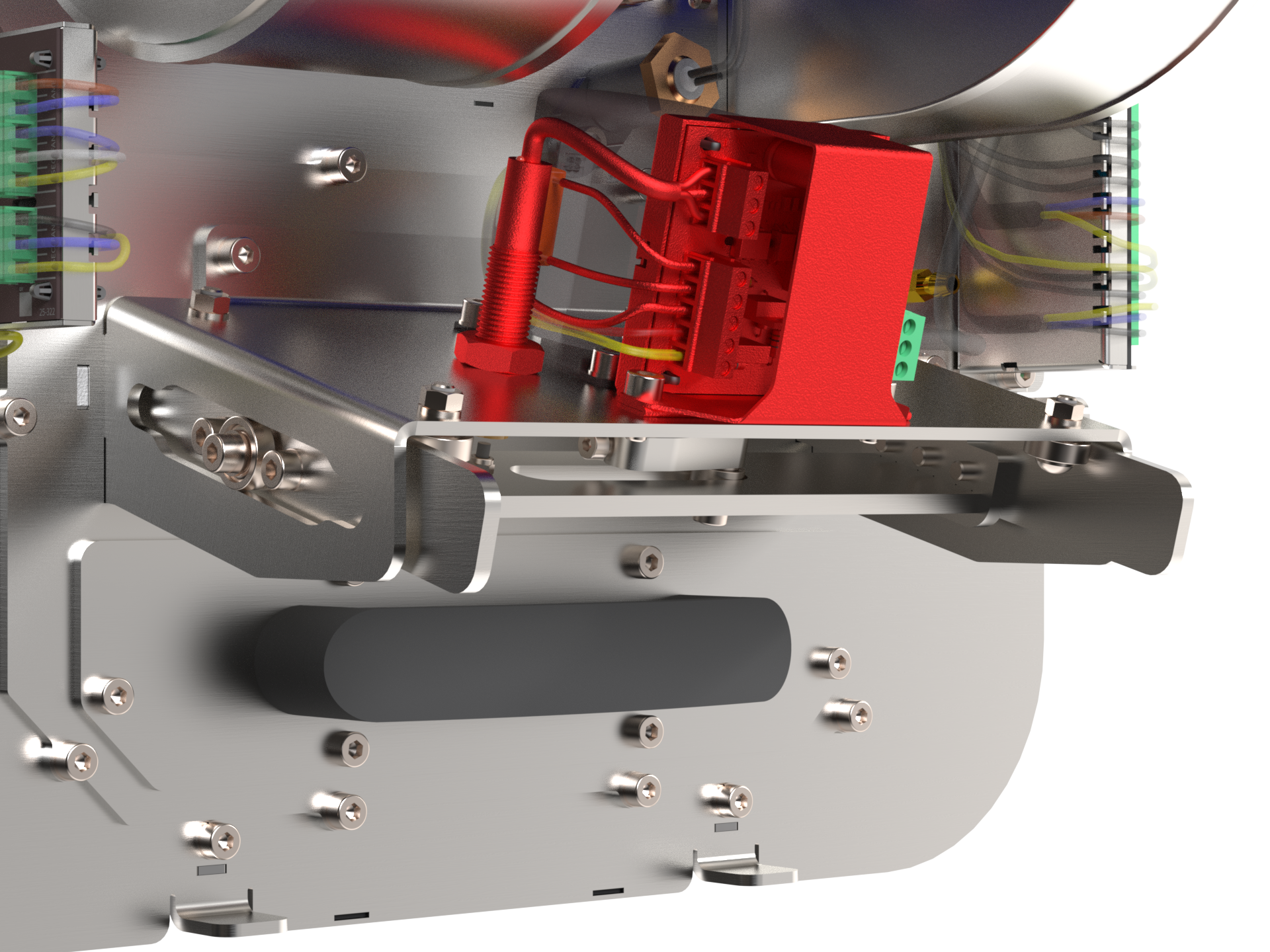

Rostpositionskontrolle

Der ununterbrochene Betrieb des Brenners hängt unmittelbar vom Modus und der Bewegungsfrequenz des Stufenrosts ab. Die Kontrolle der Rostposition übernimmt ein spezieller Sensor.
Czytaj więcej o technologii
PellasX - X.Gnite System_3

X.Gnite System

Automatische Brennstoffzündung, die in allen Pelletbrenner-Baureihen von PellasX eingesetzt wird. Sie gewährleistet einen wiederholbaren und zuverlässigen Start des Brennerbetriebszyklus ohne Eingreifen des Bedieners.
Czytaj więcej o technologii

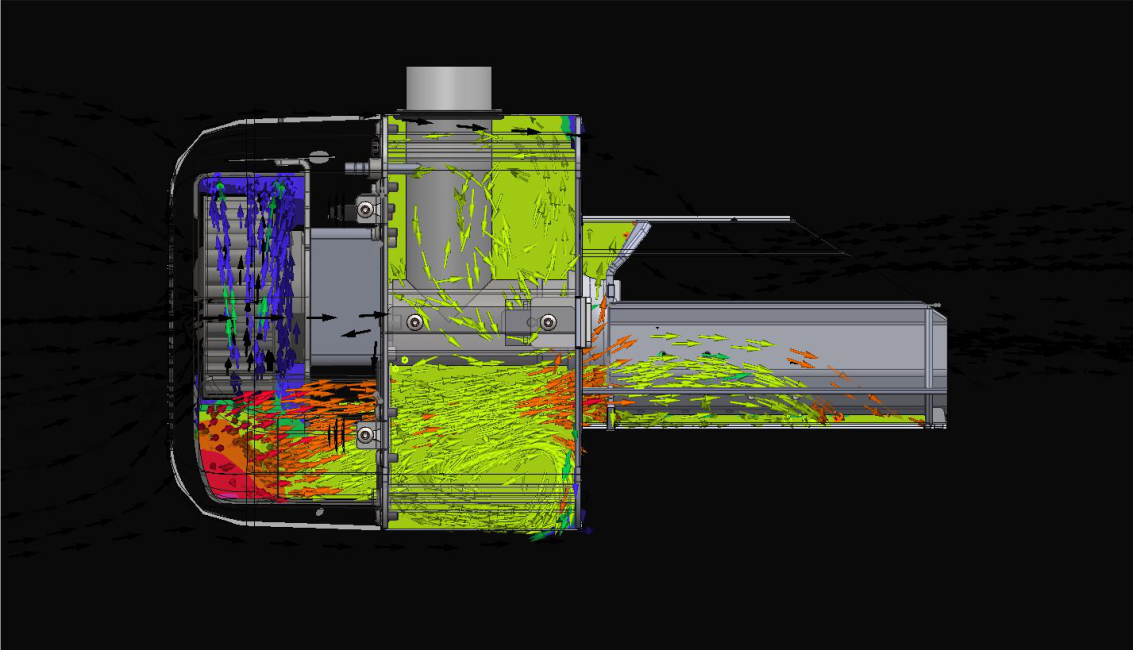

PellasX - spalanie nadciśnieniowe_BLACK_2

Überdruckverbrennungssystem

System zur zentralen Luftzufuhr in die Brennkammer zur Steigerung der Verbrennungseffizienz und Sicherheit. Die Luft verstärkt die Flammenverwirbelung, und der Einsatz einer Venturidüse reduziert die Gefahr eines Flammenrückschlags.
Czytaj więcej o technologii

Powietrze i paliwo

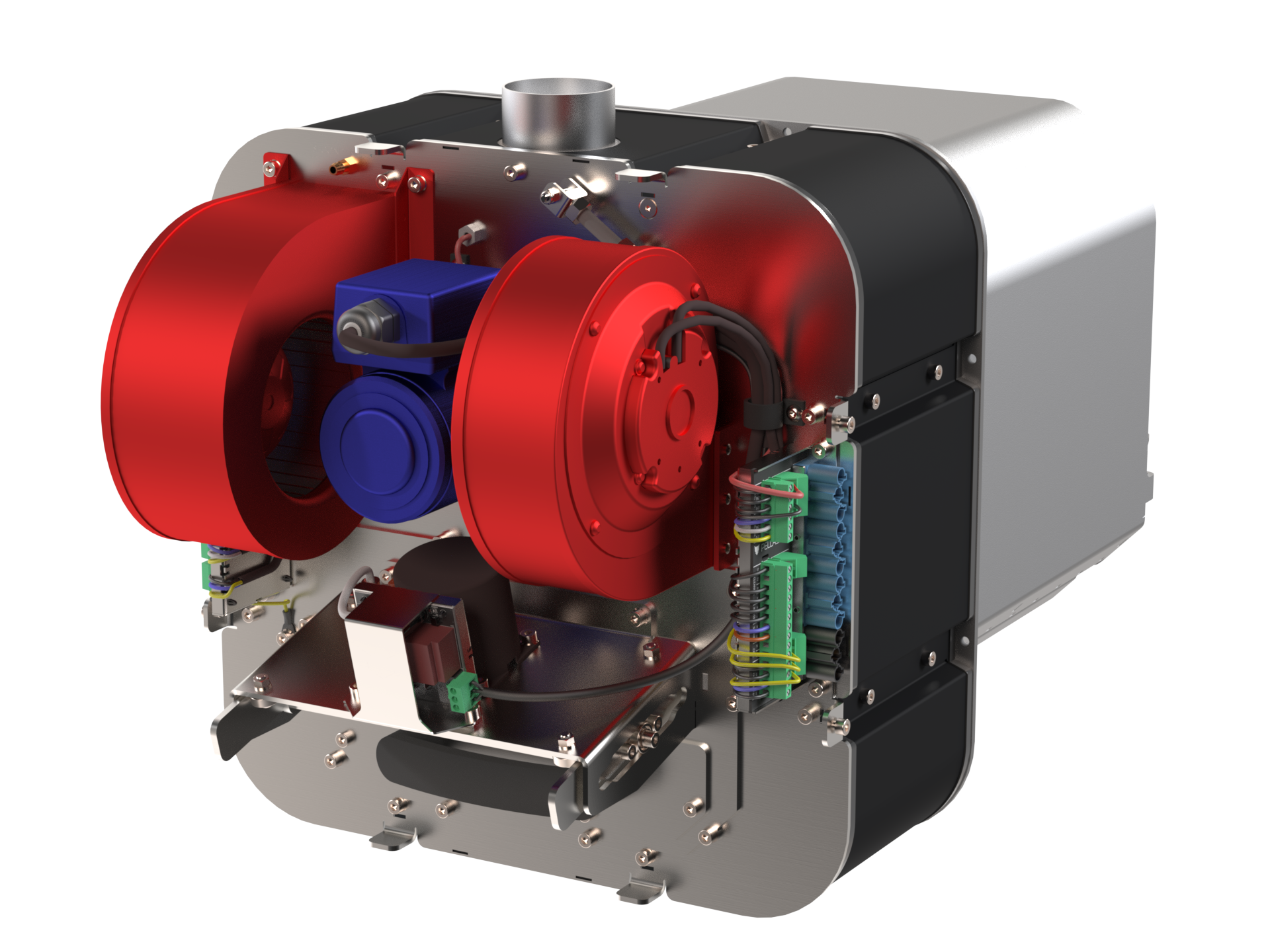

EC-Ventilator

Der elektronisch gesteuerte bürstenlose Gleichstrommotor sorgt für einen niedrigen Energieverbrauch, einen leisen Betrieb sowie eine stufenlose und präzise Drehzahlregelung – bei einem deutlich geringeren Energieverbrauch als herkömmliche AC-Ventilatoren
Czytaj więcej o technologii

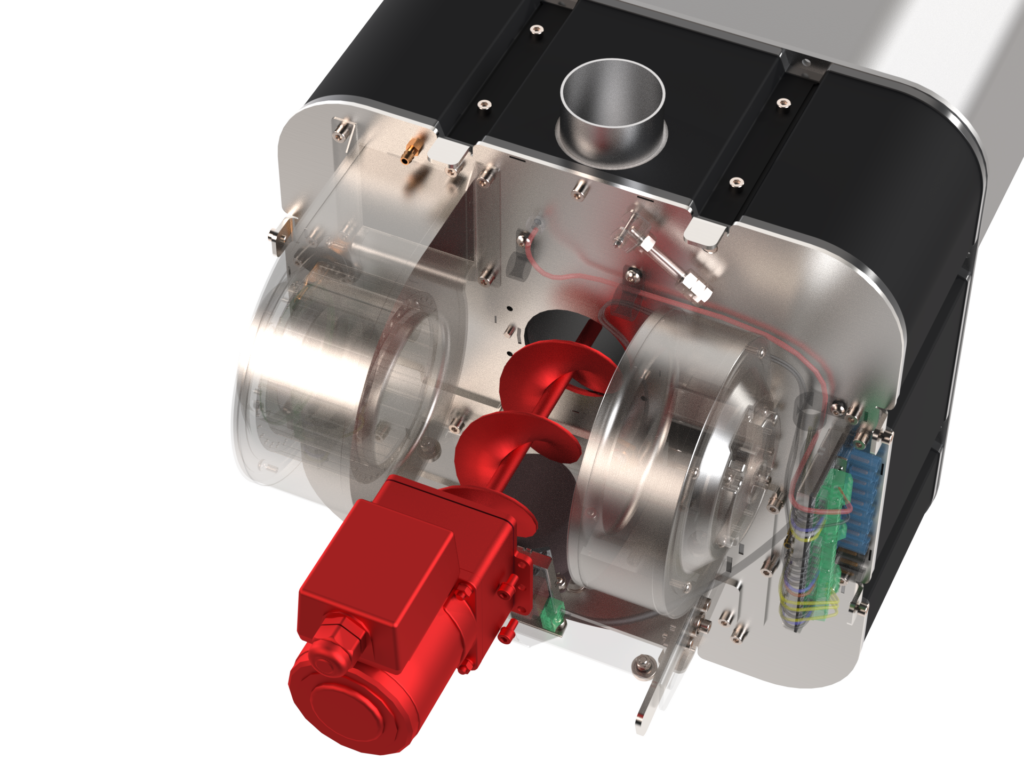

ECOS feeder removal

Interne Förderschnecke

Der moderne Getriebemotor, integriert mit einem Synchronmotor, gewährleistet eine präzise Brennstoffdosierung und einen niedrigen Energieverbrauch.
Czytaj więcej o technologii

Elektronika i sterowanie

Sterownik S.Control — panel dotykowy

S.Control Steuerung

Fortschrittlicher Brennerregler, der für die präzise Steuerung der Brennstoffzufuhr, des Ventilatorbetriebs, der Zündung sowie der Sicherheitssysteme verantwortlich ist. Er optimiert den Verbrennungsprozess in Echtzeit.
S.Control Steuerung entdecken

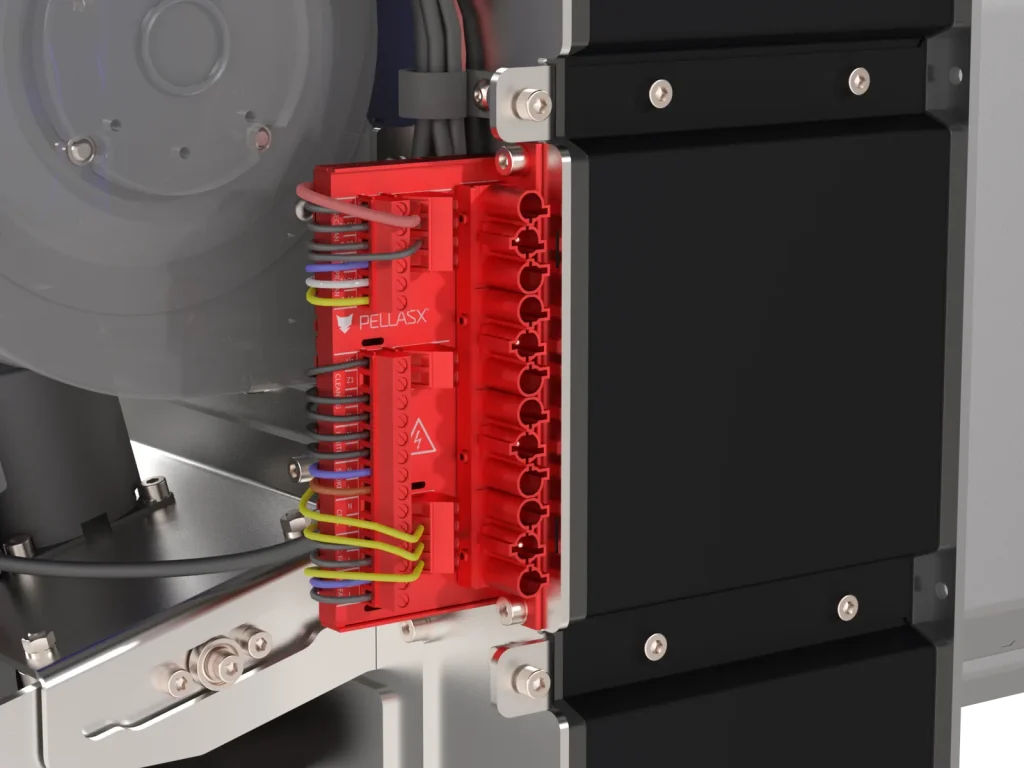

PellasX ECOS 200 - X.Board System 12-pinowy z listwami zaciskowymi

X.Board System

Kombination des sicheren Brennersteckers mit komfortablen Klemmblöcken zum Anschluss aller Brennerkomponenten – erleichtert Montage und Service.
Czytaj więcej o technologii

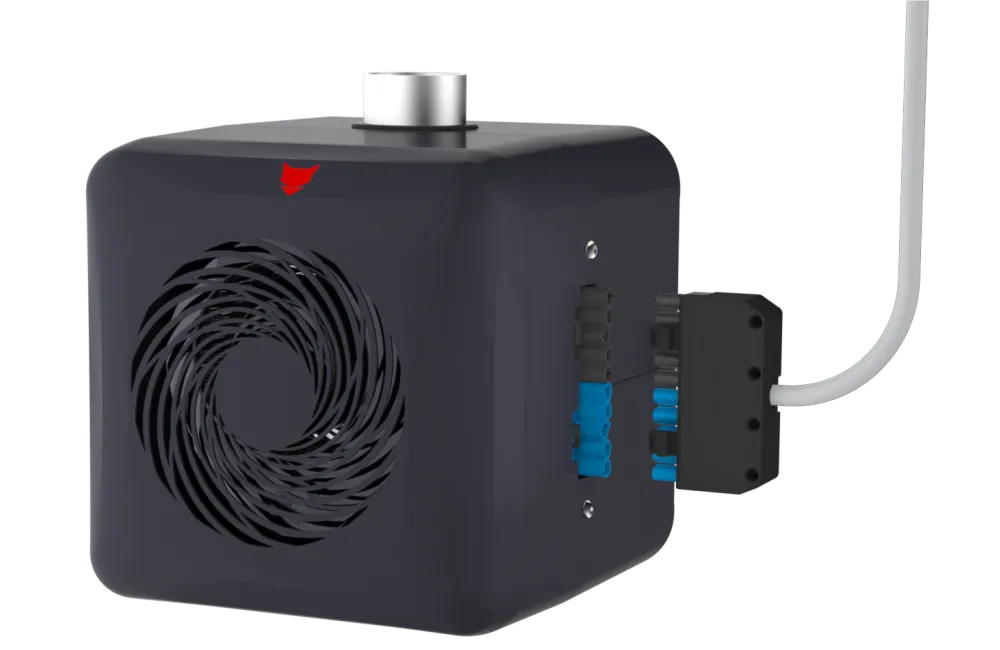

PellasX - wtyczka x.plug

X.Plug System

Eigene Konstruktion eines sicheren Brennersteckers, entwickelt und ausschließlich für PellasX gefertigt. Arbeitet mit dem X.Board System (Anschlussplatine) zusammen und bildet so das komplette elektrische Modul des Brenners.
Czytaj więcej o technologii

Bezpieczeństwo

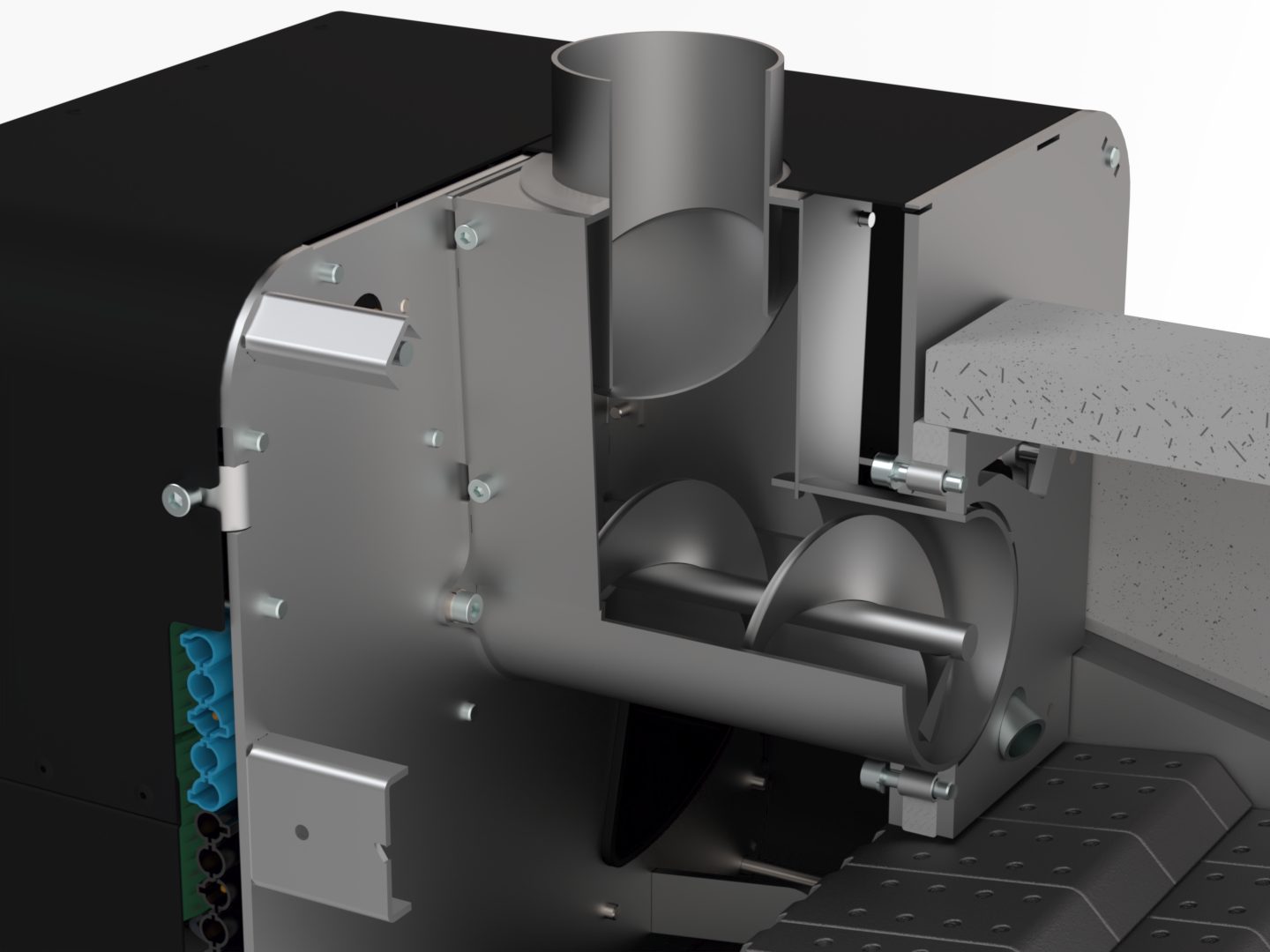

PellasX - 3. Wsypo-kominek

Einfüllschacht mit Rückbrandsicherung

Integriertes Sicherheitssystem mit Einfüllschacht und schwenkbarer Klappe mit Gegengewicht, das eine physische Barriere zwischen Brennkammer und Brennstoffzuführung bildet.
Czytaj więcej o technologii

Montaż i konserwacja

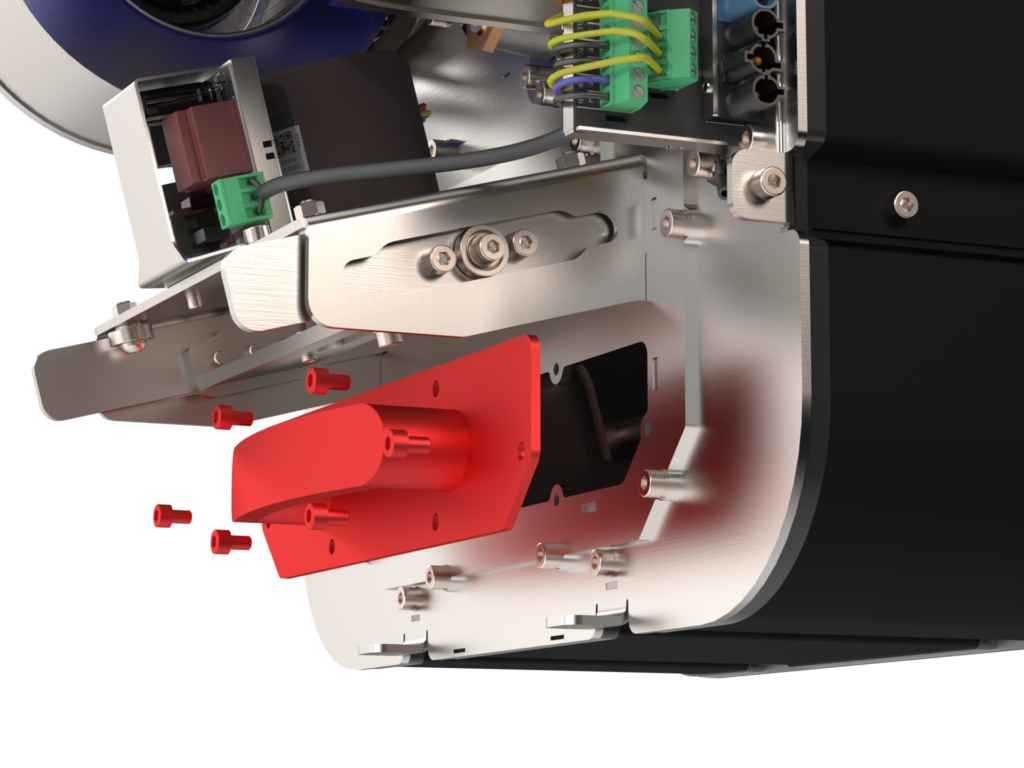

Reinigung ohne Demontage

Die spezielle Revisionsöffnung in ECOS-Brennern ermöglicht das einfache Absaugen der Asche unter dem Brennerrost, ohne den Brenner selbst demontieren zu müssen.
Czytaj więcej o technologii

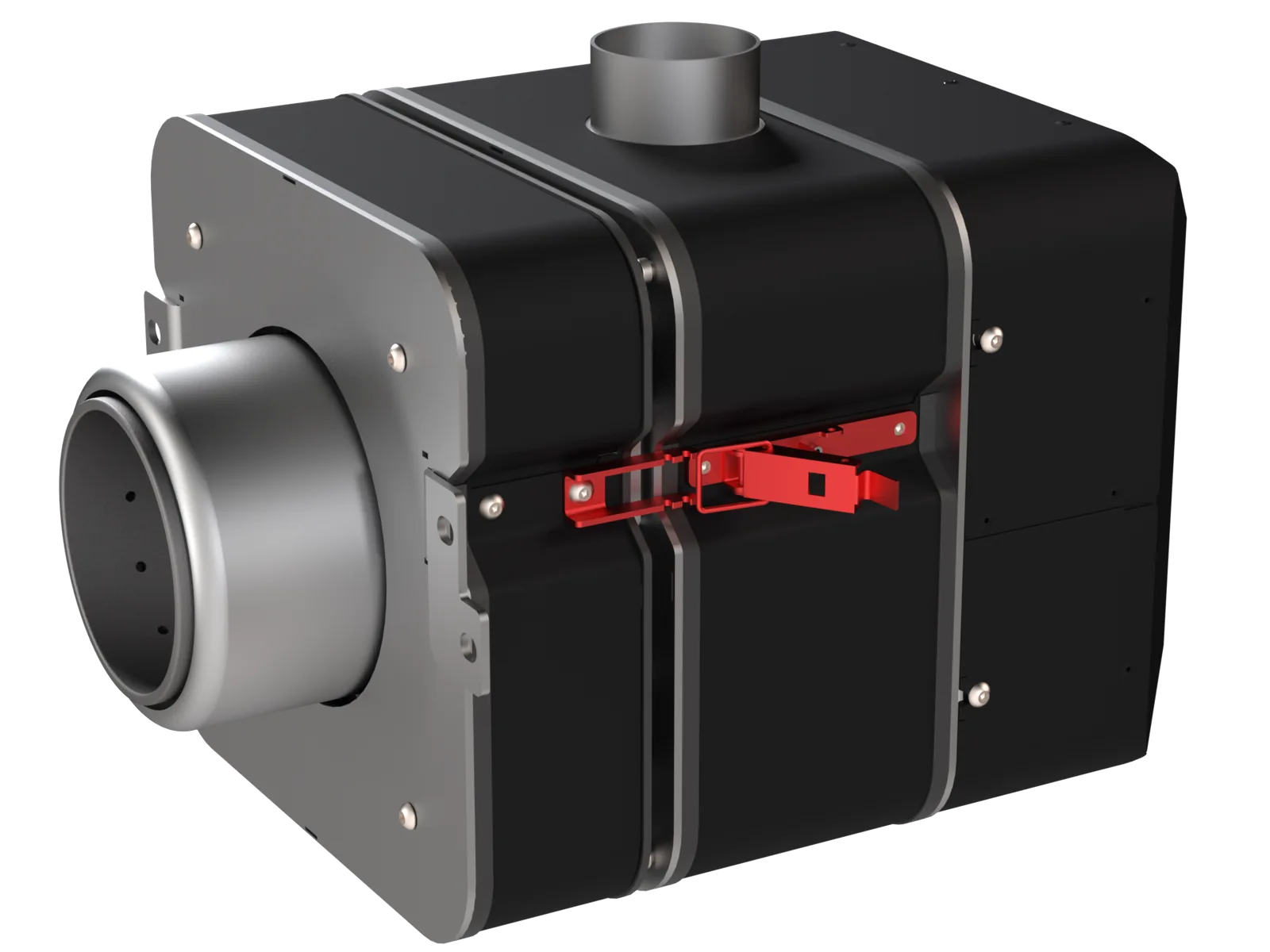

PellasX Revo - klipsy montażowe systemu Quick Assembly do szybkiego montażu palnika

Schnellmontagesystem

Der Einsatz von Klemmverschlüssen ermöglicht eine schnelle Montage und Demontage des Brenners auf einem dedizierten Distanzflansch.
Czytaj więcej o technologii

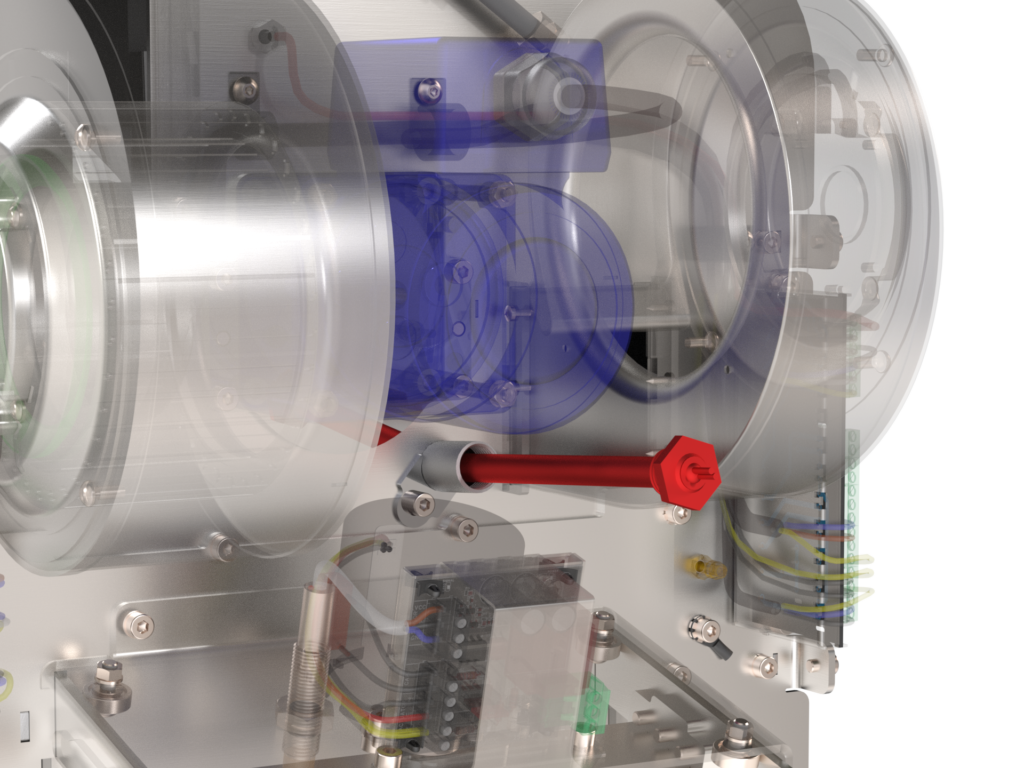

ECOS igniterr removal

Schnellwechselsystem für die Zündung

Die Zündung X.Gnite ist auf einen einfachen Austausch ausgelegt. Das Schnellmontage-/Demontagesystem macht den Ausbau des Brenners beim Wechsel des Zündelements überflüssig.
Czytaj więcej o technologii
Specyfikacja

Specyfikacja

Moc minimalna 15 kW
Moc maksymalna 50 kW
Sprawność spalania do 99%
Klasa Ecodesign Class 5
Kompatybilne paliwa Holzpellets mit einer Dicke von 6-8 mm, Pellets niedriger Qualität 6-8 mm
Maks. zużycie paliwa 11.46 kg/h
Masa palnika 48 kg
Okno montażowe □ 260 mm
Min. głębokość komory ≥650 mm
Podciśnienie w komorze 25 Pa
Pobór mocy — praca 109 W
Pobór mocy — rozpalanie 409 W
Długość podajnika zewnętrznego 2.0 – 5.0 m
Zasilanie 230 V AC / 50 Hz
Technologie Überdruckverbrennungssystem, InCroX®, Easy Clean-Out System, EC-Ventilator, X.Board System, X.Gnite System, S.Control Steuerung, Schnellmontagesystem, Multistage Grate System, Rostpositionskontrolle, Reinigung ohne Demontage, X.Plug System, Schnellwechselsystem für die Zündung, Einfüllschacht mit Rückbrandsicherung, Feuerfester Keramikeinsatz, Interne Förderschnecke
wymiary

Abmessungen

Abmessungen des Brenners E50 [mm]

Brenner PellasX ECOS E50 - Abmessungen Seitenansicht
Brenner PellasX ECOS E50 - Abmessungen Vorderansicht
Bezeichnung Maß [mm] Beschreibung
A 580 Gesamtlänge
B 238 Länge der Brennkammer
C 210 Außenhöhe der Kammer
D 230 Breite der Kammer (Vorderansicht)
E 320 Gesamtbreite des Brenners
F 350 Gesamthöhe des Brenners

Montageabmessungen E50 [mm]

Brenner PellasX ECOS E50 - Montageöffnung
Bezeichnung Maß [mm] Beschreibung
E 320 Gesamtbreite des Brenners
G 260 Breite der Montageöffnung
H 290 Diagonale der Montageöffnung
J 80 Abstand zur Gehäusekante
zestaw

Set

Im Lieferumfang enthalten:

  • Brenner Revo EC 16kW mit rotierender Brennkammer InCroX®
  • Steuerung S.Control
  • Externe Förderschnecke
