ECOS Industrial-Linie

BRENNER ECOS 500kW NEUHEIT

Industrieller Pelletbrenner – der größte in der ECOS Industrial-Linie. Der segmentierte, bewegliche Rost (Walking Grate System) gewährleistet eine effektive Asche- und Schlackeentfernung sowie Dauerbetrieb. Verbrennung von Pellets unterschiedlicher Qualität. Lösung für große Heizwerke, Industriebetriebe und gewerbliche Heizzentralen, die einen Dauerbetrieb erfordern. Für Kessel der Klasse 5 Ecodesign, Wirkungsgrad bis zu 99%.

Leistungsbereich
von 150 bis 500 kW

Palnik pelletowy PellasX ECOS Industrial 500 kW

Komora spalania

PellasX ECOS 200 - Easy Clean-Out System, modułowy ruszt wyciągany

Easy Clean-Out System

Bewegliches Rostsystem, das eine effektive Ascheentfernung gewährleistet. Die gesamte Rostsektion ist als ausziehbares Modul ausgeführt, was Inspektion, Reinigung und Wartung erheblich beschleunigt.
Czytaj więcej o technologii
Material InCroX PellasX

InCroX®

InCroX ist eine hitzebeständige Legierung mit hohem Chromgehalt, die gegen Hochtemperaturkorrosion beständig ist. Die homogene Struktur ohne Schweißnähte sorgt für Langlebigkeit. In Revo-Brennern wird sie als Stahlguss (rotierende Brennkammer) eingesetzt, in ECOS und ECOS Industrial als Gusseisen (Rostplatten).
Czytaj więcej o technologii

Rostpositionskontrolle

Der ununterbrochene Betrieb des Brenners hängt unmittelbar vom Modus und der Bewegungsfrequenz des Stufenrosts ab. Die Kontrolle der Rostposition übernimmt ein spezieller Sensor.
Czytaj więcej o technologii

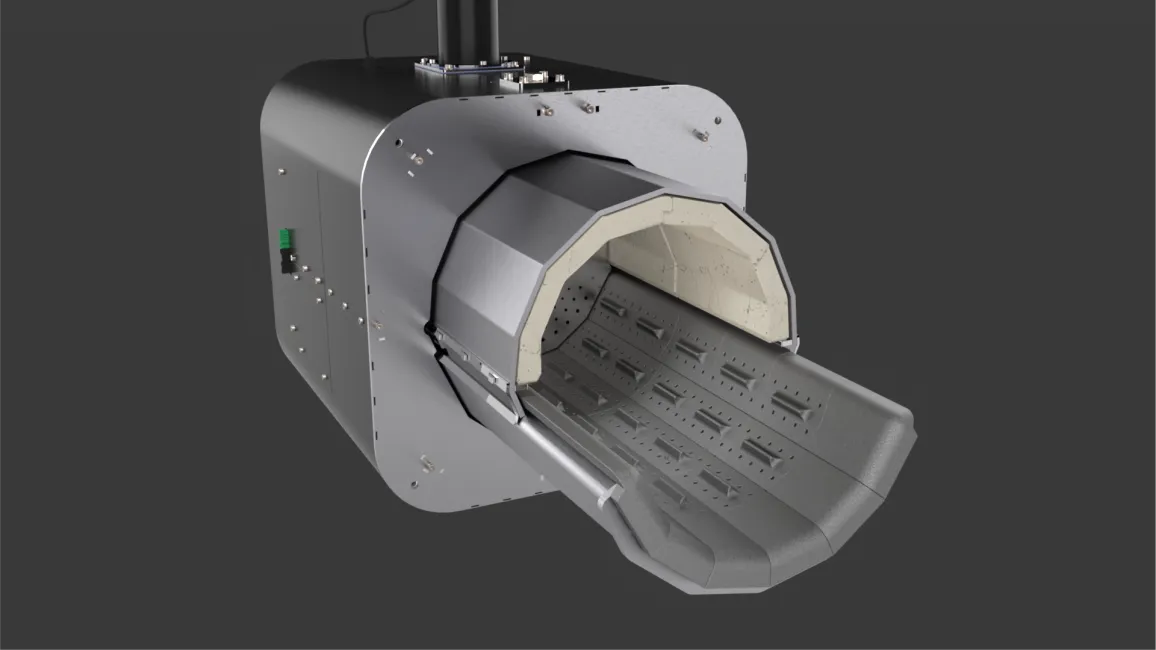

System Walking Grate w palniku PellasX ECOS Industrial - animacja rusztu

Walking Grate System

Segmentierter Schubrost mit unabhängiger Sektionsbewegung entfernt effektiv Asche und Schlacke. Ermöglicht die Verbrennung von Pellets minderer Qualität sowie einen Dauerbetrieb ohne Reinigungspausen.
Czytaj więcej o technologii
PellasX - X.Gnite System_3

X.Gnite System

Automatische Brennstoffzündung, die in allen Pelletbrenner-Baureihen von PellasX eingesetzt wird. Sie gewährleistet einen wiederholbaren und zuverlässigen Start des Brennerbetriebszyklus ohne Eingreifen des Bedieners.
Czytaj więcej o technologii
PellasX - spalanie nadciśnieniowe_BLACK_2

Überdruckverbrennungssystem

System zur zentralen Luftzufuhr in die Brennkammer zur Steigerung der Verbrennungseffizienz und Sicherheit. Die Luft verstärkt die Flammenverwirbelung, und der Einsatz einer Venturidüse reduziert die Gefahr eines Flammenrückschlags.
Czytaj więcej o technologii

Powietrze i paliwo

EC-Ventilator

Der elektronisch gesteuerte bürstenlose Gleichstrommotor sorgt für einen niedrigen Energieverbrauch, einen leisen Betrieb sowie eine stufenlose und präzise Drehzahlregelung – bei einem deutlich geringeren Energieverbrauch als herkömmliche AC-Ventilatoren
Czytaj więcej o technologii

Elektronika i sterowanie

Sterownik S.Control — panel dotykowy

S.Control Steuerung

Fortschrittlicher Brennerregler, der für die präzise Steuerung der Brennstoffzufuhr, des Ventilatorbetriebs, der Zündung sowie der Sicherheitssysteme verantwortlich ist. Er optimiert den Verbrennungsprozess in Echtzeit.
S.Control Steuerung entdecken
PellasX ECOS 200 - X.Board System 12-pinowy z listwami zaciskowymi

X.Board System

Kombination des sicheren Brennersteckers mit komfortablen Klemmblöcken zum Anschluss aller Brennerkomponenten – erleichtert Montage und Service.
Czytaj więcej o technologii
PellasX - wtyczka x.plug

X.Plug System

Eigene Konstruktion eines sicheren Brennersteckers, entwickelt und ausschließlich für PellasX gefertigt. Arbeitet mit dem X.Board System (Anschlussplatine) zusammen und bildet so das komplette elektrische Modul des Brenners.
Czytaj więcej o technologii

Bezpieczeństwo

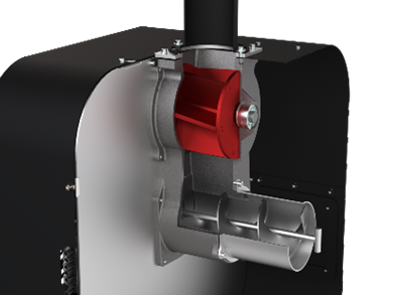

ECOS Industrial zawór celkowy z niezależnym napędem

Rückbrandsicherung (ECOS Industrial)

Die dichte Zellenradschleuse mit unabhängigem Antrieb sorgt für ein hohes Maß an Betriebssicherheit des Brenners — sie verhindert das Zurückschlagen der Flamme.
Czytaj więcej o technologii

Montaż i konserwacja

Reinigung ohne Demontage

Die spezielle Revisionsöffnung in ECOS-Brennern ermöglicht das einfache Absaugen der Asche unter dem Brennerrost, ohne den Brenner selbst demontieren zu müssen.
Czytaj więcej o technologii
PellasX Revo - klipsy montażowe systemu Quick Assembly do szybkiego montażu palnika

Schnellmontagesystem

Der Einsatz von Klemmverschlüssen ermöglicht eine schnelle Montage und Demontage des Brenners auf einem dedizierten Distanzflansch.
Czytaj więcej o technologii
ECOS igniterr removal

Schnellwechselsystem für die Zündung

Die Zündung X.Gnite ist auf einen einfachen Austausch ausgelegt. Das Schnellmontage-/Demontagesystem macht den Ausbau des Brenners beim Wechsel des Zündelements überflüssig.
Czytaj więcej o technologii
Specyfikacja

Specyfikacja

Moc minimalna 150 kW
Moc maksymalna 500 kW
Sprawność spalania do 99%
Klasa Ecodesign Class 5
Kompatybilne paliwa Holzpellets A1 mit einem Durchmesser von 6-8 mm, Pellets niedriger Qualität 6-8 mm
Maks. zużycie paliwa 114.58 kg/h
Masa palnika 200 kg
Okno montażowe Ø 410 mm
Min. głębokość komory ≥1500 mm
Podciśnienie w komorze 65 Pa
Pobór mocy — praca 407 W
Pobór mocy — rozpalanie 707 W
Długość podajnika zewnętrznego 2.0 – 5.0 m
Zasilanie 230 V AC / 50 Hz
Technologie Überdruckverbrennungssystem, Walking Grate System, InCroX®, Easy Clean-Out System, EC-Ventilator, X.Board System, X.Gnite System, S.Control Steuerung, Schnellmontagesystem, Rostpositionskontrolle, Reinigung ohne Demontage, X.Plug System, Schnellwechselsystem für die Zündung, Rückbrandsicherung (ECOS Industrial)
wymiary

Abmessungen

Abmessungen des Brenners E70 [mm]

Brenner PellasX ECOS E70 - Abmessungen Seitenansicht
Brenner PellasX ECOS E70 - Abmessungen Vorderansicht
Bezeichnung Maß [mm] Beschreibung
A 613 Gesamtlänge
B 260 Länge der Brennkammer
C 240 Außenhöhe der Brennkammer
D 230 Breite der Brennkammer (Vorderansicht)
E 320 Gesamtbreite des Brenners
F 350 Gesamthöhe des Brenners

Montageabmessungen E70 [mm]

Brenner PellasX ECOS E70 - Montageöffnung
Bezeichnung Maß [mm] Beschreibung
E 320 Gesamtbreite des Brenners
G 260 Breite der Montageöffnung
H 290 Diagonale der Montageöffnung
J 80 Abstand zur Gehäusekante
zestaw

Set

Das Set umfasst:

  • Brenner Revo EC 16kW mit rotierender Brennkammer InCroX®
  • Steuerung S.Control
  • Externe Förderschnecke
pliki

Downloads

Instrukcja Sterownika Standard
pdf (3 MB)
Instrukcja Sterownika Touch
pdf (3 MB)
