Revo-Reihe

BRENNER Revo 16kW

Pelletbrenner. Rotierende Brennkammer InCroX® mit Hybridantrieb — Motor der internen Förderschnecke und Gebläsemotor in einer Einheit mit Hall-Sensor kombiniert, was eine präzise Dosierung von Brennstoff und Luft ermöglicht. Wirkungsgrad bis 99%, für Kessel der Klasse 5 Ecodesign.

Leistungsbereich
von 4,8 bis 16 kW

Palnik PellasX Revo EC HG 10kW dla kotłów zgazowujących drewno

Komora spalania

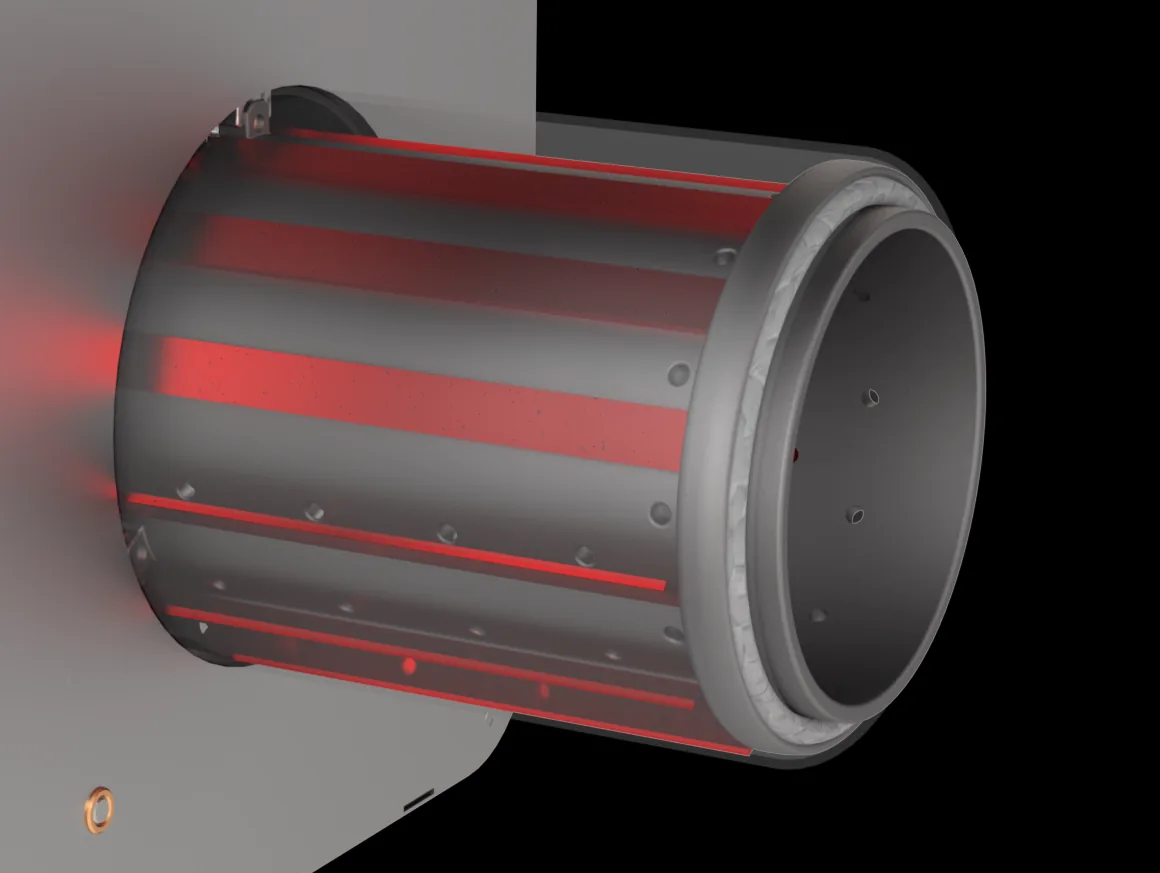

PellasX Revo EC - System łopatek powietrza Air Blade, kontrola dystrybucji powietrza

Air Blade System

Sorgt für eine präzise Steuerung der Luftverteilung in der Brennkammer. Das System unterbricht mechanisch die Luftzufuhr in Bereichen, in denen ein Luftüberschuss unerwünscht ist.
Czytaj więcej o technologii

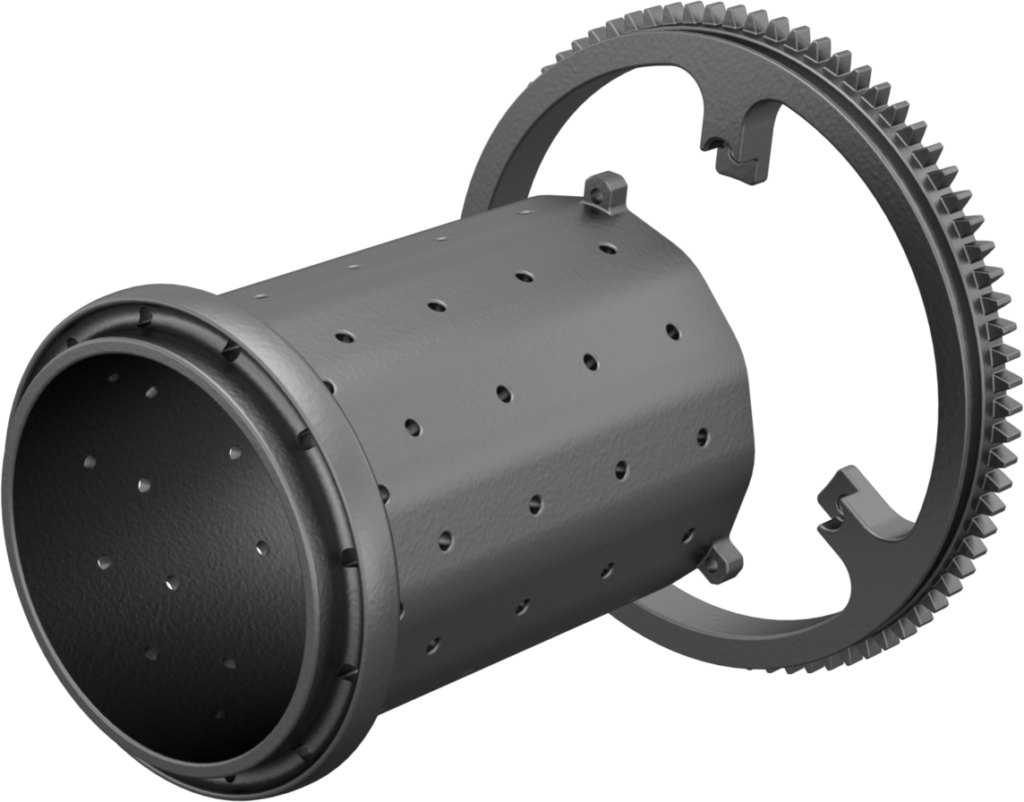

Material InCroX PellasX

InCroX®

InCroX ist eine hitzebeständige Legierung mit hohem Chromgehalt, die gegen Hochtemperaturkorrosion beständig ist. Die homogene Struktur ohne Schweißnähte sorgt für Langlebigkeit. In Revo-Brennern wird sie als Stahlguss (rotierende Brennkammer) eingesetzt, in ECOS und ECOS Industrial als Gusseisen (Rostplatten).
Czytaj więcej o technologii

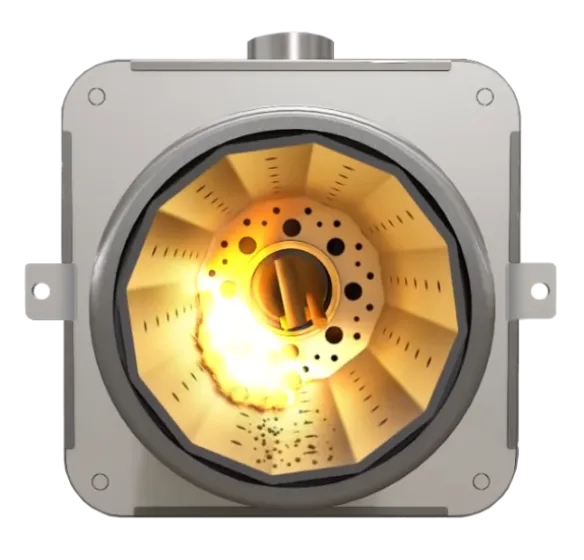

PellasX - obrotowa-komora-spalania

System der rotierenden Brennkammer

Langlebige und wartungsfreundliche Lösung. Auf Lagern montierte Brennkammer – automatische Ascheentfernung und minimaler Wartungsaufwand des Geräts.
Czytaj więcej o technologii
PellasX - X.Gnite System_3

X.Gnite System

Automatische Brennstoffzündung, die in allen Pelletbrenner-Baureihen von PellasX eingesetzt wird. Sie gewährleistet einen wiederholbaren und zuverlässigen Start des Brennerbetriebszyklus ohne Eingreifen des Bedieners.
Czytaj więcej o technologii
PellasX - spalanie nadciśnieniowe_BLACK_2

Überdruckverbrennungssystem

System zur zentralen Luftzufuhr in die Brennkammer zur Steigerung der Verbrennungseffizienz und Sicherheit. Die Luft verstärkt die Flammenverwirbelung, und der Einsatz einer Venturidüse reduziert die Gefahr eines Flammenrückschlags.
Czytaj więcej o technologii

Powietrze i paliwo

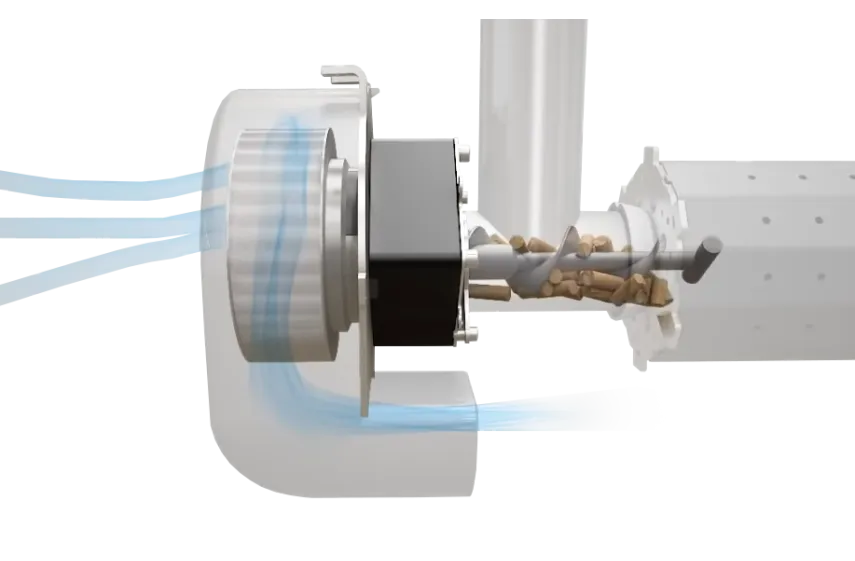

PellasX - system napedu hybrydowego 2

Hybridantriebssystem

Der Motor, der die interne Förderschnecke antreibt, und der Motor, der das Gebläse steuert, wurden zu einer Einheit mit Hall-Sensor zusammengeführt. Dies ermöglicht eine präzise Dosierung von Brennstoff und Luft.
Czytaj więcej o technologii

Elektronika i sterowanie

Sterownik S.Control — panel dotykowy

S.Control Steuerung

Fortschrittlicher Brennerregler, der für die präzise Steuerung der Brennstoffzufuhr, des Ventilatorbetriebs, der Zündung sowie der Sicherheitssysteme verantwortlich ist. Er optimiert den Verbrennungsprozess in Echtzeit.
S.Control Steuerung entdecken

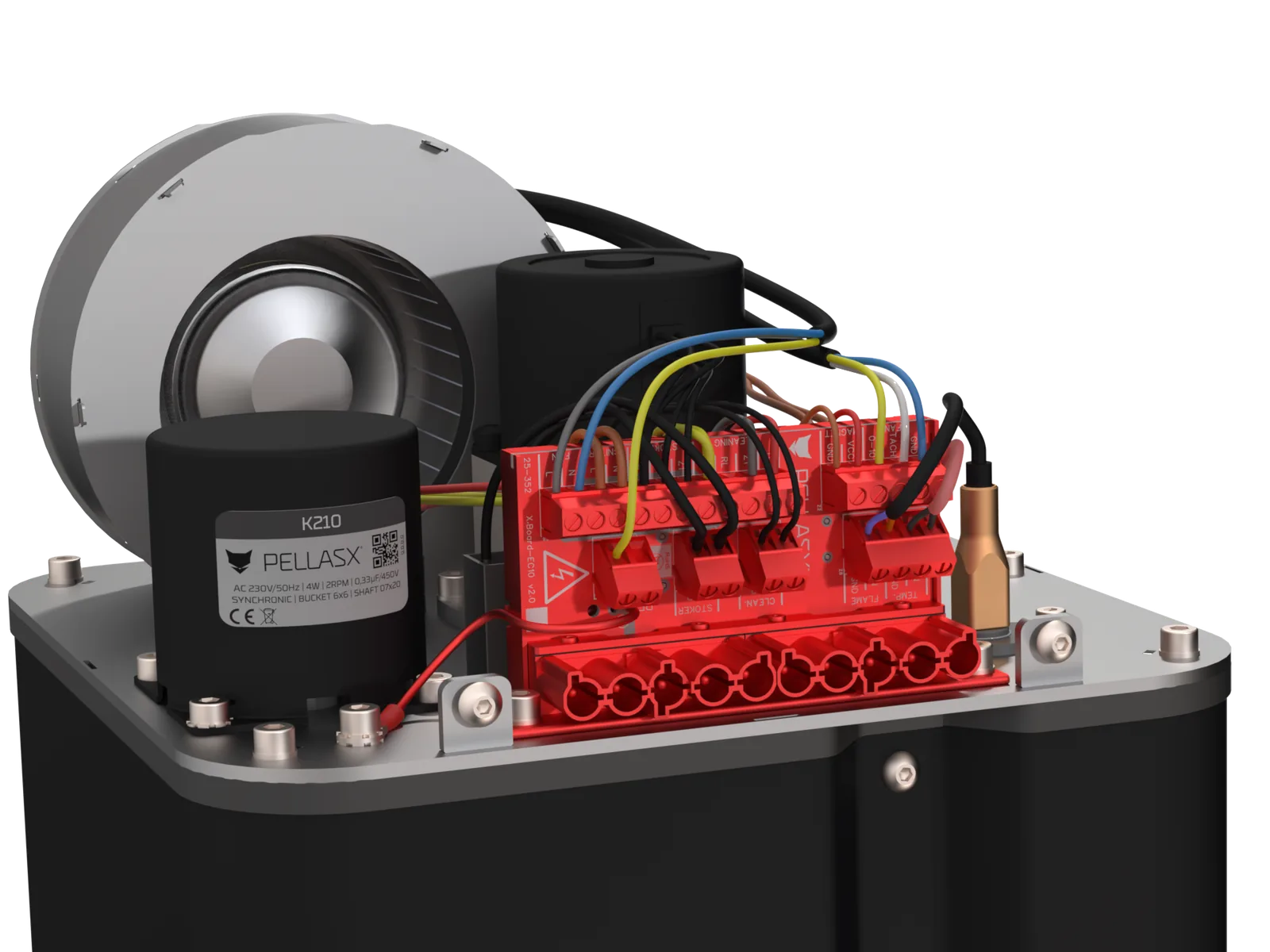

X.Board System — wariant linii Revo

X.Board System

Kombination des sicheren Brennersteckers mit komfortablen Klemmblöcken zum Anschluss aller Brennerkomponenten – erleichtert Montage und Service.
Czytaj więcej o technologii
PellasX - wtyczka x.plug

X.Plug System

Eigene Konstruktion eines sicheren Brennersteckers, entwickelt und ausschließlich für PellasX gefertigt. Arbeitet mit dem X.Board System (Anschlussplatine) zusammen und bildet so das komplette elektrische Modul des Brenners.
Czytaj więcej o technologii

Bezpieczeństwo

Wsypokominek Revo z zintegrowaną zaporą ogniową

Einfüllschacht mit Rückbrandsicherung

Integriertes Sicherheitssystem mit Einfüllschacht und schwenkbarer Klappe mit Gegengewicht, das eine physische Barriere zwischen Brennkammer und Brennstoffzuführung bildet.
Czytaj więcej o technologii

Montaż i konserwacja

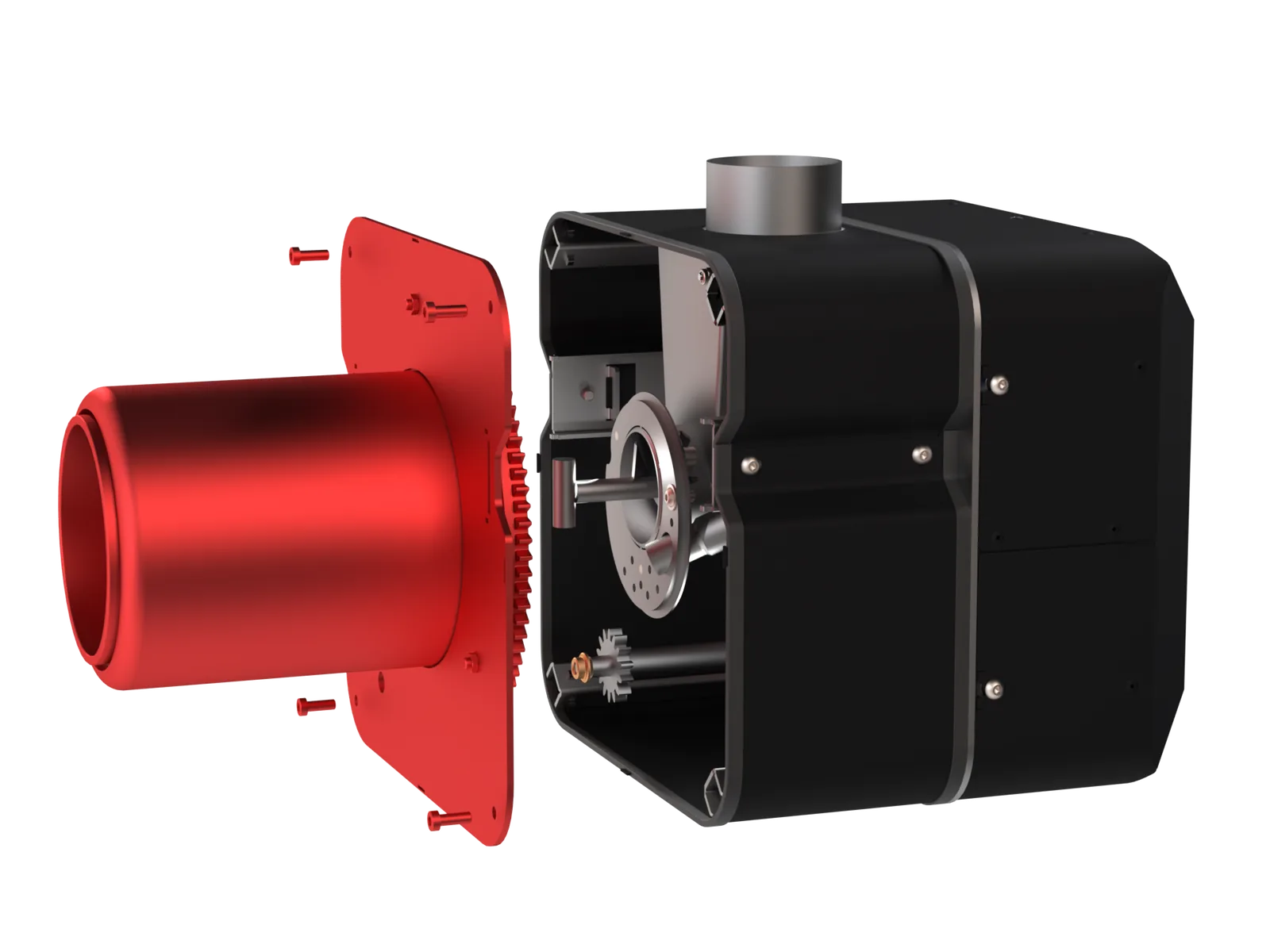

PellasX Revo EC - łatwa konserwacja paleniska, demontaż 4 śrubami

Einfache Wartung der Brennkammer

Dank der modularen Bauweise des Brenners genügt es, nur vier Schrauben zu lösen, um das gesamte Modul der rotierenden Brennkammer abzunehmen, was die Arbeit bei der saisonalen Wartung erheblich erleichtert.
Czytaj więcej o technologii
PellasX Revo - klipsy montażowe systemu Quick Assembly do szybkiego montażu palnika

Schnellmontagesystem

Der Einsatz von Klemmverschlüssen ermöglicht eine schnelle Montage und Demontage des Brenners auf einem dedizierten Distanzflansch.
Czytaj więcej o technologii

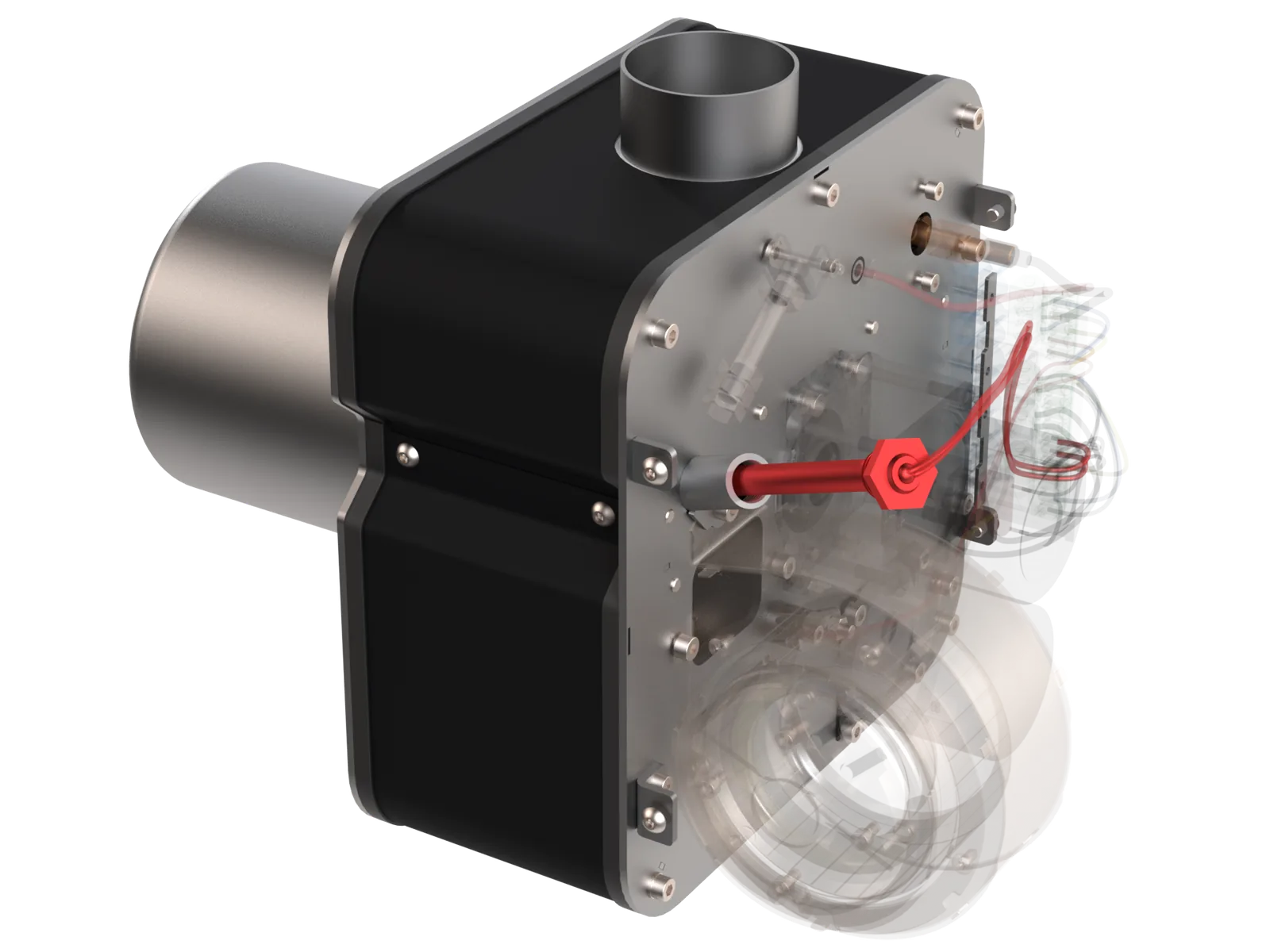

System szybkiego montażu/demontażu zapalarki

Schnellwechselsystem für die Zündung

Die Zündung X.Gnite ist auf einen einfachen Austausch ausgelegt. Das Schnellmontage-/Demontagesystem macht den Ausbau des Brenners beim Wechsel des Zündelements überflüssig.
Czytaj więcej o technologii

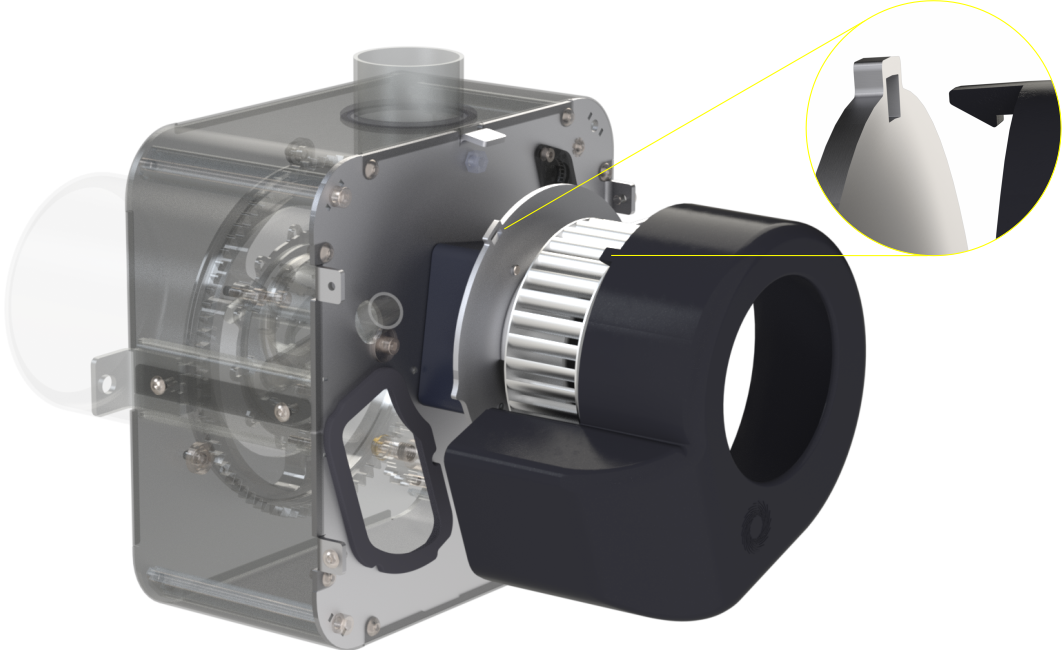

PellasX - x shell system

X.Shell System

Schutzgehäuse für den Revo classic Brenner aus nicht brennbarem ABS-Material oder pulverbeschichtetem Stahl. Es schützt die elektronischen Komponenten und sorgt für ein ästhetisches Finish des Brenners.
Czytaj więcej o technologii
Specyfikacja

Specyfikacja

Moc minimalna 4.8 kW
Moc maksymalna 16 kW
Sprawność spalania do 99%
Klasa Ecodesign Class 5
Kompatybilne paliwa Holzpellets mit einer Stärke von 6-8 mm, Holzpellets minderer Qualität
Maks. zużycie paliwa 3.67 kg/h
Masa palnika 15 kg
Okno montażowe Ø 135 mm
Min. głębokość komory ≥350 mm
Podciśnienie w komorze 10 Pa
Pobór mocy — praca 50 W
Pobór mocy — rozpalanie 367 W
Długość podajnika zewnętrznego 0.5 – 4.0 m
Zasilanie 230 V AC / 50 Hz
Technologie Überdruckverbrennungssystem, Air Blade System, InCroX®, X.Board System, X.Gnite System, S.Control Steuerung, Schnellmontagesystem, Hybridantriebssystem, Einfache Wartung der Brennkammer, X.Plug System, X.Shell System, Schnellwechselsystem für die Zündung, Einfüllschacht mit Rückbrandsicherung, System der rotierenden Brennkammer
wymiary

Abmessungen

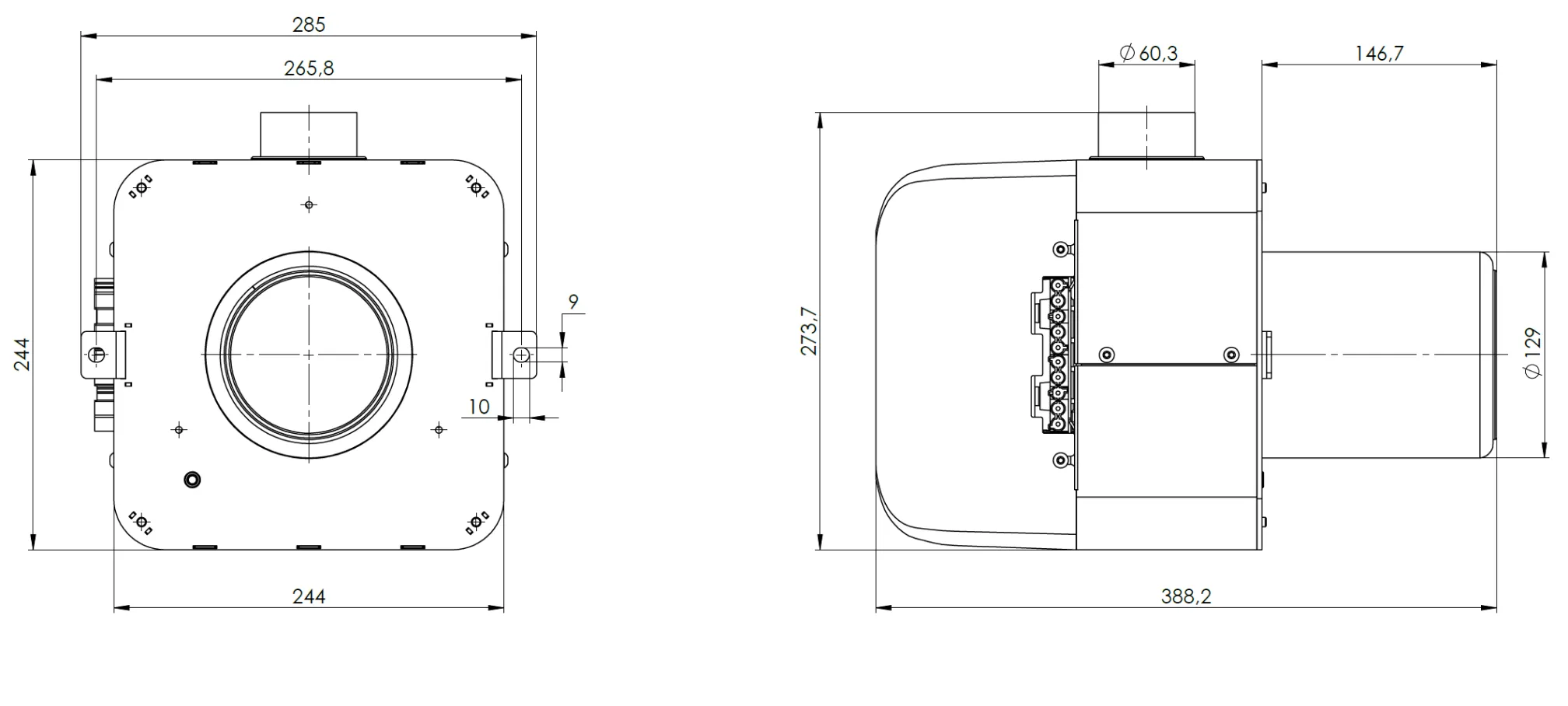

Schemat wymiarow - wymiaryR16
zestaw

Set

Im Lieferumfang enthalten:

  • Brenner Revo 16kW mit rotierender Brennkammer InCroX®
  • Steuerung S.Control
  • Externe galvanisierte Förderschnecke 2 m
  • Bedienungs- und Montageanleitung
  • Garantiekarte

Optional erhältlich: Lambda Control (Lambdasonde), EcoNET / Net Control 2 (Fernsteuerung über Internet), Distanzflansch 141 mm für untypische Montageöffnungen.
